氣動截止閥

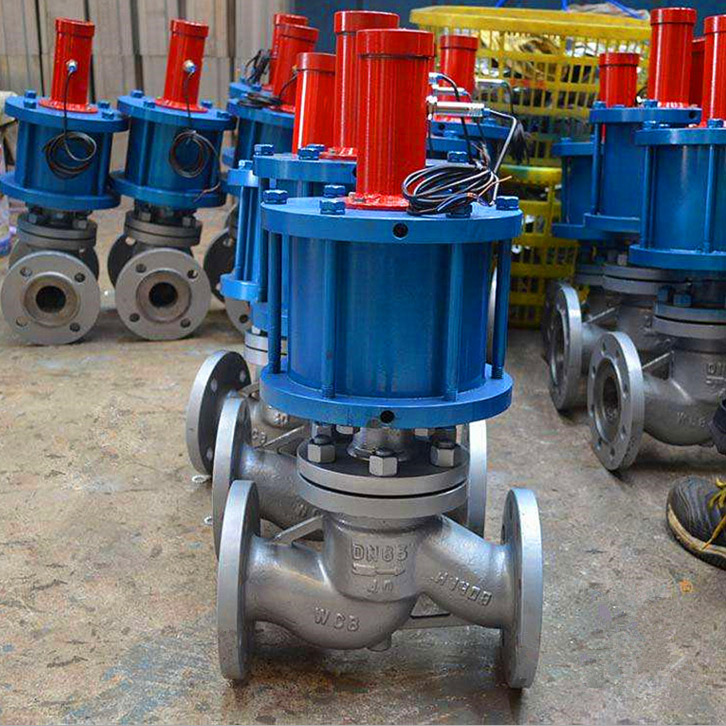

J641H,J641Y氣動截止閥
適用于各種輕重工業及樓宇管道。廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
產品名稱 |
J641H,J641Y氣動截止閥 |
|
產品型號 |
J641H、J641Y |
|
公稱通徑 |
DN15-200 |
|
壓力范圍 |
1.6MPa-4.0MPa |
|
閥體材質 |
鑄鐵、鑄鋼、鍛鋼、不銹鋼 |
產品概述：
J641H、J641Y氣動截止閥本閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。氣缸使用介質：壓縮空氣，氮?dú)狻＝Y(jié)構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。
主要應用規范：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
結構特點：
（1）、選材考究，符合國內、外相關標準，結構合理，造型美觀。
（2）、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
（3）、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
（4）、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
（5）、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
（6）、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
主要外形連接尺寸及質量：
|
公稱壓力 PN(MPa) |
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
||
|
1．6 |
50 |
230 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
232 |
715 |
|
|
100 |
350 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
232 |
770 |
|
|
125 |
400 |
254 |
210 |
185 |
|
22 |
3 |
|
8-φ18 |
283 |
780 |
|
|
150 |
480 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
283 |
810 |
|
|
200 |
600 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
283 |
967 |
|
|
250 |
622 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
283 |
1143 |
|
|
300 |
698 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
283 |
1292 |
|
|
2.5 |
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
283 |
780 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
283 |
810 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
283 |
967 |
|
|
250 |
622 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
283 |
1143 |
|
|
300 |
698 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
283 |
1292 |
|
|
4．0 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
185 |
645 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
232 |
690 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
232 |
715 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
232 |
770 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
283 |
782 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
283 |
875 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
283 |
1160 |
|
