氣動固定球閥

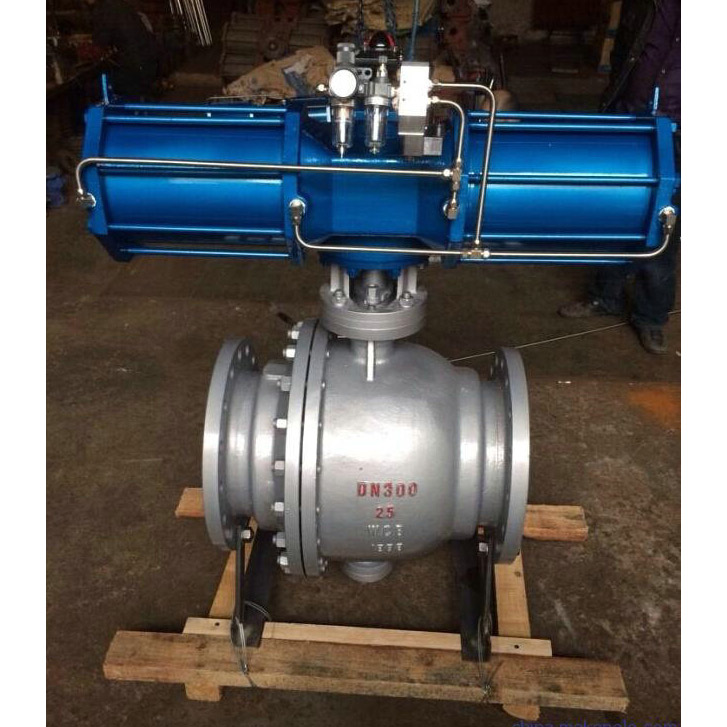

Q647F固定式氣動球閥概述
Q647F、Q647Y固定式氣動球閥是雙向閥，流向無限制。中法蘭用螺柱連接，上下閥桿均設有滑動軸承，減少磨擦，使用操作省力、平穩。在正常情況下：壓力低時閥座密封依靠彈簧預緊力使閥座緊貼球體達到密封，壓力高時，在閥座上形成活塞效應，在上游介質壓力作用下，使閥座壓緊球體達到密封。
Q647F固定式氣動球閥技術參數
|
閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
|
球閥 |
6-氣動 |
4-法蘭式 |
固定球直通 |
F-氟塑料 |
1.6 |
按表內閥體 |
|
公稱通徑DN（mm） |
50-500 |
|||||
|
材料\\\\材料代號 |
C |
P |
R |
|||
|
主 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
||
|
球板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
密封圈 |
增強聚四氟乙烯對位聚笨 |
|||||
|
填料 |
聚四氟乙烯柔性石墨 |
|||||
|
適 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃～300℃ |
|||||
|
控制型式 |
雙作用/單作用 |
|||||
|
作用型式 |
切斷/調節 |
|||||
|
輸入信號 |
電信號：0～10mA、-4～10mA氣信號20～100kPa |
|||||
|
回信電壓 |
AC220V/DC24V |
|||||
|
工作介質 |
凈化壓縮壓氣 |
|||||
|
執行器 |
型號 |
GT系列、HY系列、AW系列、ZSH系列等 |
||||
|
氣源壓力 |
0.4～0.7MPa |
|||||

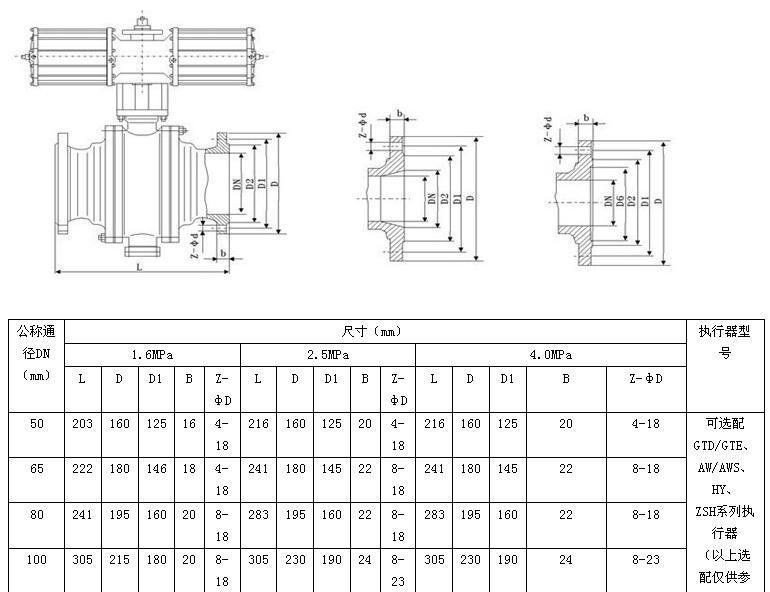

Q647F固定式氣動球閥安裝尺寸表
