氣動軟密封對夾蝶閥

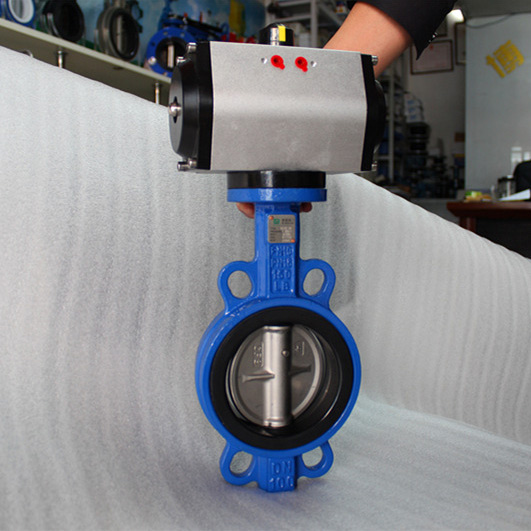

D671X氣動對夾軟密封蝶閥
D671X氣動蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。
D671X氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
D671X氣動對夾軟密封蝶閥的特點
1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封?！?
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、該閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。
技術規范
|
設計依據 |
GB |
|
|
設計標準 |
GB12238 |
|
|
結構 長度 |
對夾式 連接 |
GB12221 |
|
對夾法蘭尺寸 |
GB12221 |
|
|
試驗和檢驗 |
JB/T9002 |
|
*注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
主要零件材質表
|
序號 |
零件名稱 |
材 質 |
||
|
Z |
C |
D |
||
|
1 |
閥座 |
橡膠 |
橡膠 |
橡膠 |
|
2 |
圓錐銷 |
45鋼 |
45鋼 |
不銹鋼 |
|
3 |
蝶板 |
灰鑄鐵鍍硬鉻 |
碳鋼或不銹鋼 |
不銹鋼 |
|
4 |
閥體 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
|
5 |
螺柱 |
35鋼 |
碳鋼 |
不銹鋼 |
|
6 |
閥桿 |
45鋼 |
不銹鋼 |
不銹鋼 |
|
7 |
鍵 Key |
45鋼 |
45鋼 |
不銹鋼 |
|
8 |
襯套 |
銅基粉末冶金 |
銅基粉末冶金 |
銅基粉末冶金 |
|
9 |
O形圈 |
橡膠 |
橡膠 |
橡膠 |
|
10 |
氣動裝置 |
|
|
|
|
11 |
位置指示器 |
塑料 |
塑料 |
塑料 |
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。
主要外形及連接尺寸D671(X、J、F、F4)-6.0、1D(0.6、1.0MPa)
|
公稱通徑 DN |
外形尺寸 |
連接尺寸 |
執行器型號 * |
||||||
|
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
n-φd |
||
|
50 |
43 |
164/214 |
75/91 |
263/291 |
80 |
165 |
125 |
4-φ18 |
GTD65/GTE80 |
|
65 |
46 |
164/214 |
75/91 |
277/305 |
89 |
185 |
145 |
4-φ18 |
GTD65/GTE80 |
|
80 |
46 |
164/214 |
75/91 |
283/311 |
95 |
200 |
160 |
8-φ18 |
GTD65/GTE80 |
|
100 |
52 |
190/246 |
91/101 |
330/340 |
114 |
220 |
180 |
8-φ18 |
GTD80/GTE90 |
|
125 |
56 |
210/295 |
101/112 |
353/369 |
127 |
250 |
210 |
8-φ18 |
GTD90/GTE100 |
|
150 |
56 |
247/398 |
112/139 |
382/408 |
139 |
285 |
240 |
8-φ22 |
GTD100/GTE125 |
|
200 |
60 |
308/478 |
139/176 |
442/493 |
175 |
340 |
295 |
8-φ22 |
GTD125/GTE160 |
|
250 |
68 |
378/562 |
176/206 |
525/574 |
203 |
395 |
350 |
12-φ22 |
GTD160/GTE190 |
|
300 |
78 |
432/728 |
206/228 |
619/642 |
242 |
445 |
400 |
12-φ22 |
GTD190/GTE210 |
|
350 |
78 |
524/928 |
228/275 |
673/720 |
267 |
505 |
460 |
16-φ22 |
GTD210/GTE255 |
|
400 |
102 |
524/1033 |
228/324 |
705/800 |
309 |
565 |
515 |
16-φ22 |
GTD210/GTE300 |
|
450 |
114 |
648/1129 |
275/380 |
774/880 |
328 |
615 |
565 |
20-φ26 |
GTD255/GTE350 |
|
500 |
127 |
715/1430 |
324/425 |
880/905 |
361 |
670 |
620 |
20-φ26 |
GTD300/AW20S |
|
600 |
154 |
795/1845 |
380/527 |
1020/1089 |
459 |
780 |
725 |
20-φ30 |
GTD350/AW28S |
|
700 |
165 |
795/1845 |
280/527 |
1082/1151 |
520 |
895 |
840 |
24-φ30 |
GTD350/AW28S |
|
800 |
190 |
1380/2605 |
527/440 |
1199/1112 |
591 |
1015 |
950 |
24-φ33 |
AW28/AW35S |
