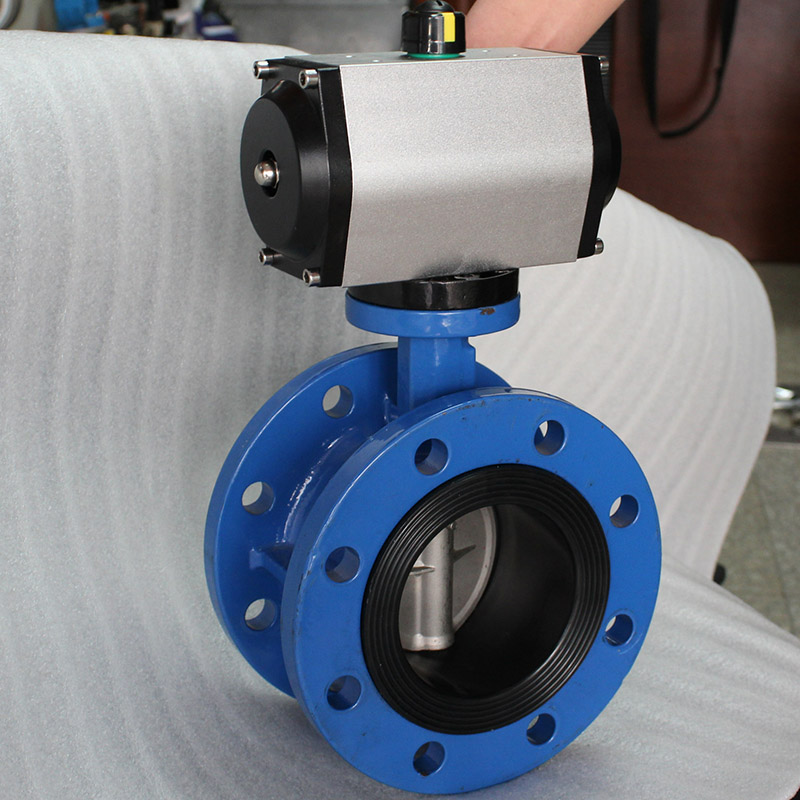

氣動軟密封法蘭蝶閥
概述：
D641X氣動法蘭蝶閥性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品特點
1、氣動法蘭蝶閥雙向密封性能優良，扭矩值小。
2、流量特性趨于直線，調節性能好。
3、法蘭連接安裝便捷，立式、臥式安裝均可。
4、密封副材料的多樣性，可供用戶選擇。
5、氣動法蘭蝶閥可用于管端作放空閥用，性能可靠。
6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。
執行機構
采用新型系列ATD氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能
|
GTD/ATD氣動執行器技術參數 |
D641X氣動法蘭蝶閥閥體參數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN50～500mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱 壓力 |
PN1.0、1.6MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
|
動作范圍 |
0～90°±5° |
結構形式 |
中線型 、無銷型 |
|
接口螺紋 |
GTD40～GTD83 G1/8″ |
溫度 |
EPDM≤80℃；NBR≤68℃ |
|
GTD110～GTD350/ATD52～270 G1/4″ |
適用介質 |
水、空氣、天然氣 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特點 |
用途廣、整體造價低、流量大、流阻小 |
外形尺寸
|
公稱通徑DN |
A |
B |
C |
D |
E |
執行器型號 |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（僅供參考） |
|
50 |
140 |
238 |
83 |
60 |
108 |
ATD-52 |
|
65 |
140 |
248 |
93 |
60 |
112 |
ATD-63 |
|
80 |
171 |
273 |
100 |
63 |
114 |
ATD-75 |
|
100 |
186 |
293 |
114 |
65 |
127 |
ATD-83 |
|
125 |
207 |
308 |
125 |
65 |
140 |
ATD-92 |
|
150 |
254 |
360 |
143 |
90 |
140 |
ATD-105 |
|
200 |
296 |
400 |
170 |
103 |
152 |
ATD-125 |
|
250 |
296 |
430 |
198 |
103 |
165 |
ATD-140 |
|
300 |
384 |
523 |
223 |
118 |
178 |
ATD-160 |
|
350 |
501 |
582 |
312 |
128 |
190 |
ATD-190 |
|
400 |
533 |
700 |
330 |
135 |
216 |
ATD-210 |
|
450 |
589 |
769 |
363 |
159 |
222 |
ATD-240 |
|
500 |
638 |
880 |
390 |
196 |
229 |
ATD-270 |
附件選項
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20mA信號,實現閥門調節功能。
訂貨說明
1、氣動執行器類型：雙作用、單作用
2、介質類型、溫度、壓力
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
結構圖
