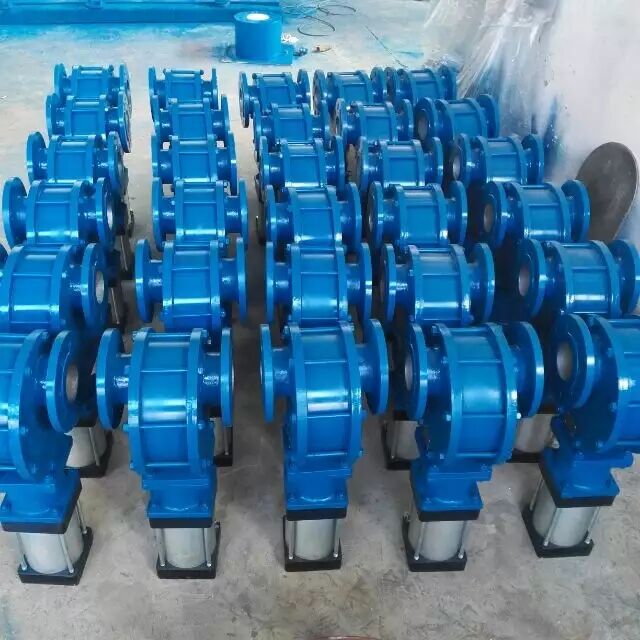

氣動雙插板閥
Z644H雙閘板閥采用雙閘板，密封面采用具有極高機械性能和耐磨性的金屬，解決了密封面因物料沖刷而易被沖蝕，壽命不長的問題，為用戶帶來理想的使用效果和經濟效益，有利于設備的檢測和運行調節，從而使成套設備更安全的運行帶來了保障。
一．適用范圍
產品適用于熱電干灰系統倉泵進出料，也可用于造紙，礦山，化工等易磨損部位管道做為啟閉閥用。
二．特點
1.閥門全通徑無阻礙物，有自動壓縮空氣吹堵裝置，不易卡灰積灰。
2.耐磨性好，使用壽命長。
3.可任意位置角度安裝。
4.結構緊湊，安裝方便。
5.副密封可更換，節約成本。
6.耐高溫效果好。
三．壓力試驗參數
公稱壓力：1.0Mpa 使用溫度：≤425℃
強度試驗：1.5Mpa 密封試驗：1.1Mpa
四．安裝使用要求
1.安裝前應仔細閱讀本說明書，并核對閥門型號，口徑及技術參數。
2.嚴禁閥門安裝后焊接法蘭，以免損壞閥門密封，管道預留閥門安裝距離應適合。
3.管道安裝應于閥門保持同心，焊接法蘭應平整，保證閥門安裝螺栓加緊與正常工作。
五．故障診斷
|
故障 |
原因 |
排除方法 |
|
閥門密封泄露 |
有異物卡住 |
清除異物 |
|
密封老化或損壞 |
更換密封 |
|
|
|
螺栓擰緊不均勻 |
均勻擰緊螺栓 |
|
連接法蘭處泄露 |
法蘭面損壞 |
修整法蘭面 |
|
法蘭墊片損壞 |
更換墊片 |
|
|
閥門無法打開或關閉 |
氣壓不足或漏氣 |
檢查并修復供氣管道 |
|
氣動元件老化失效 |
更換氣動元件 |
|
|
閥腔積灰 |
吹掃孔吹氣排灰 |
|
|
傳動部件松動或損壞 |
調整或更換零件 |
六．安裝尺寸及外形圖
|
Model |
DN |
L |
D1 |
N-M |
Cylinder |
|
Z644H-10 |
50 |
262 |
125 |
4-18 |
100x65 |
|
Z644H-10 |
65 |
262 |
145 |
4-18 |
100x80 |
|
Z644H-10 |
80 |
264 |
160 |
8-18 |
100x100 |
|
Z644H-10 |
100 |
264 |
180 |
8-18 |
125x120 |
|
Z644H-10 |
125 |
286 |
210 |
8-18 |
125x145 |
|
Z644H-10 |
150 |
286 |
240 |
8-22 |
160x175 |
|
Z644H-10 |
200 |
310 |
295 |
8-22 |
200x220 |
|
Z644H-10 |
250 |
364 |
350 |
12-22 |
200x265 |
|
Z644H-10 |
300 |
380 |
400 |
12-22 |
200x325 |
