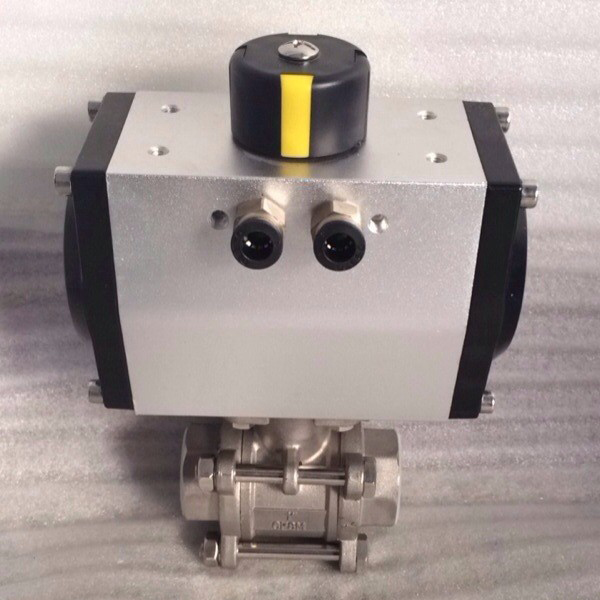

氣動絲扣球閥
一、氣動三片式球閥概述
Q611F絲口氣動球閥采用內螺紋或?qū)高B接，三片式結構方便經常需要維修的設備插入。具有體積小、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、氣動三片式球閥技術參數和性能
|
GTD/ATD氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN6～100mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.6、2.5、4.0、6.4MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（丁腈橡膠O型圈） |
球體材質 |
304/316/316L不銹鋼 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
PTFE、PPL、金屬密封 |
|
|
動作范圍 |
0～90°±5° |
溫 度 |
PTFE≤180℃、PPL≤350℃、金屬密封≤450℃ |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
結構型式 |
三片式、對焊式、承插焊式、二片式 |
|
GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
水、石油、酸類、粘性流體、漿料介質等 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特 點 |
結構緊湊、體積小、流通能力大 |

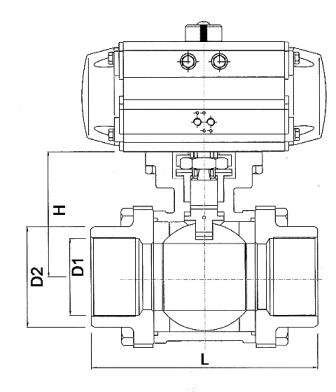

三、氣動三片式球閥外形尺寸
|
通徑 |
英寸 |
尺寸 |
|
|||
|
L |
D1 |
D2 |
H |
螺紋標準 |
||
|
8 |
1/4 |
75 |
10.6 |
14.2 |
42 |
|
|
10 |
3/8 |
75 |
12.7 |
17.8 |
42 |
|
|
15 |
1/2 |
75 |
15 |
21.8 |
42 |
|
|
20 |
3/4 |
80 |
20 |
27.3 |
49 |
|
|
25 |
1 |
90 |
25 |
34 |
58.5 |
|
|
32 |
1 1/4 |
110 |
32 |
42.8 |
63 |
|
|
40 |
1 1/2 |
120 |
38 |
48.9 |
71 |
|
|
50 |
2 |
140 |
50 |
61.4 |
78 |
|
|
65 |
2 1/2 |
185 |
63.5 |
74 |
100 |
|
|
80 |
3 |
205 |
76 |
90 |
109 |
|
|
100 |
4 |
240 |
100 |
115.4 |
140 |
|
四、氣動三片式球閥訂貨說明
1、氣動執行器類型：雙作用、單作用。
2、介質類型、溫度、壓力。
3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構。
