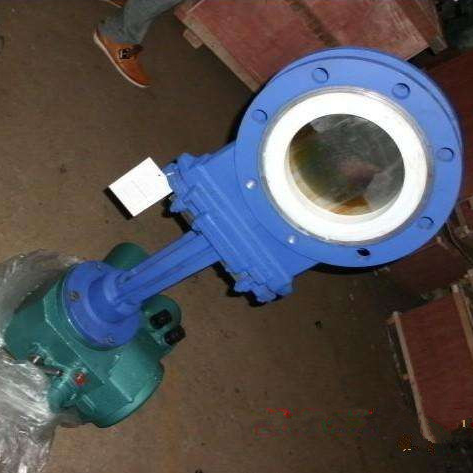

PZ973TC電動陶瓷刀閘閥

發布時間：2022/4/2 點擊量：1091

PZ973TC-10/16C電動陶瓷刀閘閥
適用于高硬度的顆粒如（灰渣水）等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃。
PZ973TC電動陶瓷刀閘閥密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高(硬度HRA88以上，僅次于金鋼石)。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，熱膨脹小，高抗壓強度，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。
PZ973TC電動陶瓷刀閘閥料口全流通無阻擋物有吹堵裝置，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。
本閥采用高檔堅韌結構陶瓷密封，機械強度高耐磨性能好使用壽命長。結構緊湊可任意角度安裝。
工程陶瓷刀閘閥閥門密封部件和易損過流部件采用工程陶瓷材料制作;能承受高速流體中顆粒介質的磨損、沖蝕，閥門使用壽命長;性價比較普通閥門提高10倍。
閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。
專門針對固液兩相流工況介質管道設計，設計有以抗節流沖刷為目的的結構形式，以滿足該類介質管道的關斷或關斷+節流的雙重使用功能。

電液動陶瓷刀閘閥采用超短結構長度，節省材料，減輕管路系統整體重量;占用有效空間小，能有效支持管道的強度，減少管道振動，適合在不同排布管道上任意角度安裝。

陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有效實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。

電動陶瓷刀閘閥主要零部件材料

序號	名稱	材料	序號	名稱	材料
1	閥體	WCB	7	閥桿	Q235+鍍鉻
2	閥板	304+工程陶瓷	8	支柱	Q235
3	閥座	35	9	墊圈	10
4	調節螺釘	工程陶瓷	10	螺母	25
5	填料	PTFE	11	電動裝置
6	填料壓蓋	WCB	12

電動瓷刀閘閥主要應用規范

設計與制造		GB/T 8691
連接端尺寸	結構長度	GB/T 15188.2
	法蘭尺寸	JB/T 79.1
檢驗與試驗		GB/T 9092
材料	碳鋼	GB/T 12229
	不銹鋼	GB/T 12230
標 志		GB/T 12220
供貨		GB/T 12252

電動陶瓷刀閘閥
電動操作由以下配件組成
--電動執行器--手動緊急操作裝置--一體化控制--扭矩開關--故障報警
選配
　　--電動執行器品牌由用戶指定
　　--輸入、輸出4-20mA
　　--防護等級IP68
　　--防爆等級Ex diiBT4
閥門外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN	A	D	D1	D2	H	H1	E	F	C	B	N-Th
50	43	165	125	99	600	115	158	327	112	130	4-M16
65	46	185	145	118	625	115	172	338	117	150	4-M16
80	46	200	160	132	660	127	190	340	117	176	8-M16
100	52	220	180	156	690	140	210	340	127	192	8-M16
125	56	250	210	184	735	160	235	340	127	221	8-M16
150	56	285	240	211	785	175	270	340	131	225	8-M20
200	60	340	295	266	865	205	320	340	141	283	12-M20
250	68	395	350	319	1015	245	390	380	151	350	12-M24
300	78	445	400	370	1115	295	443	380	151	402	12-M24
350	78	505	460	429	1215	335	494	386	160	454	16-M24
400	102	565	515	480	1330	392	552	386	175	500	16-M27
450	114	615	565	530	1415	435	585	395	190	564	20-M27
500	127	670	620	582	1535	492	638	405	210	626	20-M30
600	154	780	725	685	1847	682	760	405	210	715	20-M33

電液動陶瓷刀閘閥 電液動操作由以下配件組成
--油壓缸--油泵--電機--油箱--液壓控制閥
選配
--電液動執行器可由用戶指定品牌
--配合信號輸出控制，實現遠程自控外形尺寸　　　　　　　　　　　　　　單位：mm

DN	A	D	D1	D2	H	H1	E	F	C	B	N-Th
50	43	165	125	99	460	115	158	187	112	130	4-M16
65	46	185	145	118	520	115	172	233	117	150	4-M16
80	46	200	160	132	570	127	190	253	117	176	8-M16
100	52	220	180	156	680	140	210	330	127	192	8-M16
125	56	250	210	184	780	160	235	385	127	221	8-M16
150	56	285	240	211	850	175	270	405	131	225	8-M20
200	60	340	295	266	980	205	320	455	141	283	12-M20
250	68	395	350	319	1140	245	390	505	151	350	12-M24
300	78	445	400	370	1360	295	443	622	151	402	12-M24
350	78	505	460	429	1475	335	494	646	160	454	16-M24
400	102	565	515	480	1630	392	552	686	175	500	16-M27
450	114	615	565	530	1770	435	585	750	190	564	20-M27
500	127	670	620	582	1930	492	638	800	210	626	20-M30
600	154	780	725	685	2295	682	760	853	210	715	20-M33
