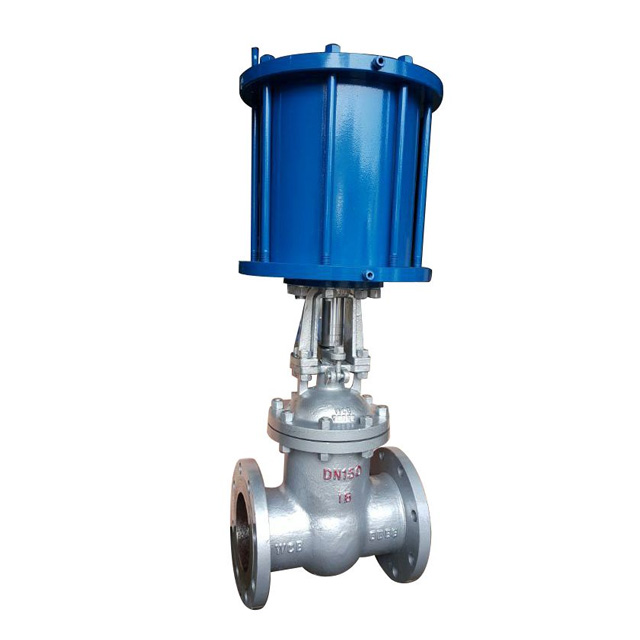

Z641H氣動閘閥
Z641H帶手動氣動法蘭閘閥-WCB材質產品概述：
新系列氣動活塞式閘閥以下簡稱閘閥），由于具有優良的切斷性能，故在工業領域得到廣泛應用。公稱壓力有1.6、6.4MPa，口徑由40至600mm，溫度范圍為-196℃至500℃。
Z641H-150LB帶手動氣動法蘭閘閥-WCB材質特點：
1.氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式結構、動作可靠，具有較高的切斷性能，比常規的切斷閥優越。允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
2.閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。
Z641H-150LB帶手動氣動法蘭閘閥-WCB材質唐龍選用材料：
1.閥體、閥蓋：ZG230-450閥板：1Cr18Ni9Ti堆焊司太萊合金閥桿：1Cr18Ni9Ti閘板：1Cr18Ni9Ti堆焊司太萊合金氣缸：無縫鋼管活塞：鑄鋁合金密封圈：耐油O型橡膠
2.墊料：聚四氟乙烯，柔性石墨
Z641H-150LB帶手動氣動法蘭閘閥-WCB材質唐龍主要技術參數：
|
公稱通徑DN(mm) |
40 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
||
|
額定流量系數KV |
170 |
270 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
9600 |
13000 |
17000 |
55000 |
27000 |
38000 |
||
|
公稱壓力PN(Mpa) |
1.66.4 |
|||||||||||||||
|
活塞直徑D(mm) |
120 |
160 |
280 |
360 |
420 |
540 |
||||||||||
|
操作壓力P(Mpa) |
0.3~0.5 |
|||||||||||||||
|
介質溫度t(℃) |
標準：-20~250高溫：250~500低溫：-196~-20 |
|||||||||||||||
|
允許泄漏量 |
10-8×KV |
|||||||||||||||
|
流量特性 |
近似直線 |
|||||||||||||||
|
動作方式 |
繼續、連續（配閥門定位器） |
|||||||||||||||
