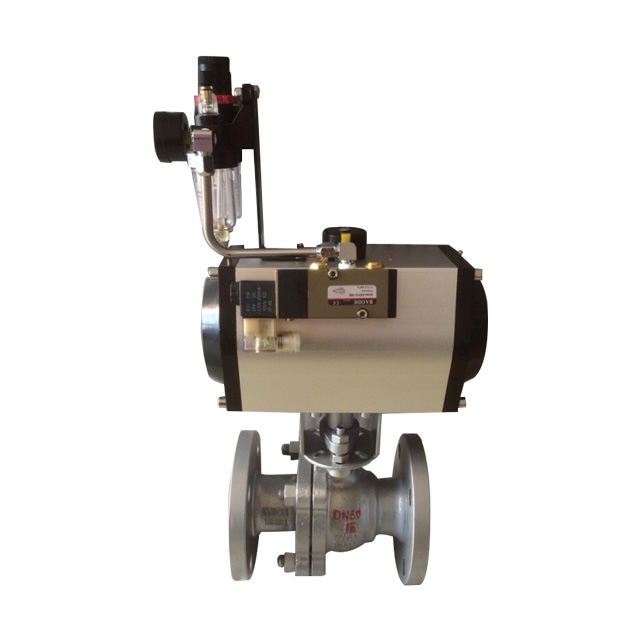

Q641F氣動鑄鋼球閥
一、Q641F氣動法蘭球閥系列：
Q641F氣動法蘭球閥是氣動執行器驅動、法蘭方式連接、浮動球直通的結 構形式。氣動球閥的閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆 焊鈷基（Q641Y）等。
Q641F氣動法蘭球閥系列的公稱壓力為 1.6Mpa~6.4Mpa。該氣動閥的閥體 材料可選WCB碳鋼、CF8（304不銹鋼）、CF8M（316不銹鋼）、合金鋼（鉻鉬鋼） 的球閥。
二、Q641F氣動球閥氣動的結構特點：
Q641F氣動法蘭球閥的球體是浮動的，在介質壓力作用下，球體 會產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動式氣動球 閥的結構簡單，密封性好，但腔內密封球體所承受的工作介質的載荷會全部傳給 出口面的密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這 種結構，廣泛用于中低壓球閥。
三、Q641F氣動法蘭球閥的主要技術參數：
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
電驅動 |
DC24V、AC220V、AC380V |
公稱通經 |
15～250mm |
公稱壓力 |
1.6～4.0Mpa |
適用溫度 |
PTFE：-29～+178℃ |
EK：-29～+250℃ |
|
連接方式 |
法蘭 |
閥結構 |
兩塊式 |
閥體材質 |
316L、316、304、304L、碳鋼 |
閥球材質 |
316L、316、304、304L |
密封材質 |
PTFE、EK |
適用介質 |
氣體、水及油類等 |
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
通徑 |
英寸 |
壓力(Mpa) |
尺寸 |
|||||||
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-￠m |
|||
15 |
1/2 |
1.6 |
130 |
15 |
46 |
65 |
95 |
14 |
48 |
4-14 |
20 |
3/4 |
130 |
20 |
56 |
75 |
105 |
16 |
53 |
4-14 |
|
25 |
1 |
140 |
25 |
65 |
85 |
115 |
16 |
58 |
4-14 |
|
32 |
1 1/4 |
165 |
32 |
76 |
100 |
140 |
18 |
71 |
4-18 |
|
40 |
1 1/2 |
165 |
38 |
84 |
110 |
150 |
18 |
76 |
4-18 |
|
50 |
2 |
203 |
50 |
99 |
125 |
165 |
20 |
85 |
4-18 |
|
65 |
2 1/2 |
1.6 |
222 |
64 |
118 |
145 |
185 |
20 |
101.5 |
4-18 |
2.5/4.0 |
22 |
|||||||||
80 |
3 |
1.6 |
241 |
76 |
132 |
160 |
200 |
20 |
111.5 |
8-18 |
2.5/4.0 |
24 |
|||||||||
100 |
4 |
1.6 |
305 |
100 |
156 |
180 |
220 |
22 |
140 |
8-18 |
2.5/4.0 |
190 |
235 |
24 |
|||||||
125 |
5 |
1.6 |
356 |
125 |
184 |
210 |
250 |
22 |
183 |
8-18 |
2.5/4.0 |
220 |
270 |
26 |
|||||||
150 |
6 |
1.6 |
394 |
150 |
211 |
240 |
285 |
24 |
201 |
8-22 |
2.5/4.0 |
250 |
300 |
28 |
|||||||
200 |
8 |
1.6 |
457 |
200 |
266 |
295 |
340 |
24 |
252 |
12-22 |
2.5 |
274 |
310 |
360 |
30 |
||||||
4.0 |
284 |
320 |
375 |
24 |
||||||
250 |
10 |
1.6 |
533 |
250 |
319 |
355 |
405 |
26 |
310 |
12-26 |
2.5 |
330 |
370 |
425 |
32 |
||||||
4.0 |
345 |
385 |
450 |
38 |
||||||
通徑 |
英寸 |
150LB尺寸 |
300LB尺寸 |
||||||||||||||
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-￠m |
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-￠m |
||
15 |
1/2 |
108 |
15 |
35 |
60.5 |
89 |
9.7 |
48 |
4-16 |
108 |
15 |
35 |
60.5 |
89 |
9.7 |
48 |
4-16 |
20 |
3/4 |
117 |
20 |
43 |
70 |
98.6 |
10.5 |
53 |
4-16 |
117 |
20 |
43 |
70 |
98.6 |
10.5 |
53 |
4-16 |
25 |
1 |
127 |
25 |
51 |
79.2 |
108 |
11.2 |
58.5 |
4-16 |
127 |
25 |
51 |
79.2 |
108 |
11.2 |
58.5 |
4-16 |
32 |
1 1/4 |
140 |
32 |
63.5 |
88.9 |
117 |
12.7 |
71 |
4-16 |
140 |
32 |
63.5 |
88.9 |
117 |
12.7 |
71 |
4-16 |
40 |
1 1/2 |
165 |
38 |
73.5 |
98.6 |
127 |
14.2 |
76 |
4-16 |
165 |
38 |
73.5 |
98.3 |
127 |
14.2 |
76 |
4-16 |
50 |
2 |
178 |
50 |
92 |
120.7 |
152.5 |
15.9 |
81 |
4-19 |
178 |
50 |
92 |
120 |
152.5 |
15.9 |
81 |
4-19 |
65 |
2 1/2 |
190 |
64 |
104.7 |
139.7 |
177.8 |
17.5 |
101.5 |
4-19 |
190 |
64 |
104.7 |
139.7 |
177.8 |
17.5 |
101.5 |
4-19 |
80 |
3 |
203 |
76 |
127 |
152.4 |
190.5 |
19.1 |
111.5 |
4-19 |
203 |
76 |
127 |
152.4 |
190.5 |
19.1 |
111.5 |
4-19 |
100 |
4 |
229 |
100 |
157.2 |
190.5 |
228.6 |
23.9 |
140 |
4-19 |
229 |
100 |
157.2 |
190.5 |
228.6 |
23.9 |
140 |
4-19 |
125 |
5 |
356 |
125 |
186 |
216 |
254 |
24 |
183 |
8-22.3 |
381 |
125 |
186 |
235 |
279.4 |
24 |
183 |
8-22.3 |
150 |
6 |
394 |
150 |
216 |
241.3 |
279.4 |
25.4 |
204 |
8-22.3 |
403 |
150 |
216 |
269.8 |
317.5 |
25.4 |
204 |
8-22.3 |
200 |
8 |
457 |
200 |
270 |
298.5 |
342.9 |
28.5 |
252 |
8-22.3 |
502 |
200 |
270 |
330.2 |
381 |
28.5 |
252 |
8-22.3 |
250 |
10 |
533 |
250 |
324 |
362 |
406.4 |
30 |
310 |
12-25.4 |
568 |
250 |
324 |
387.4 |
444.5 |
30 |
310 |
12-25.4 |
