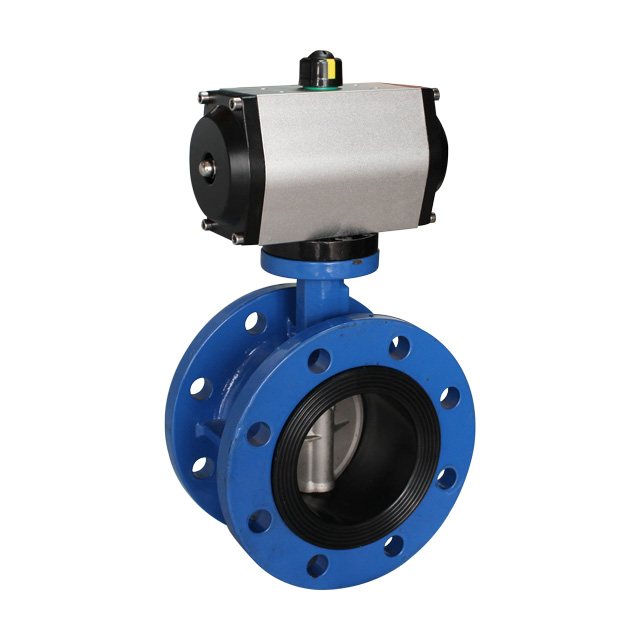

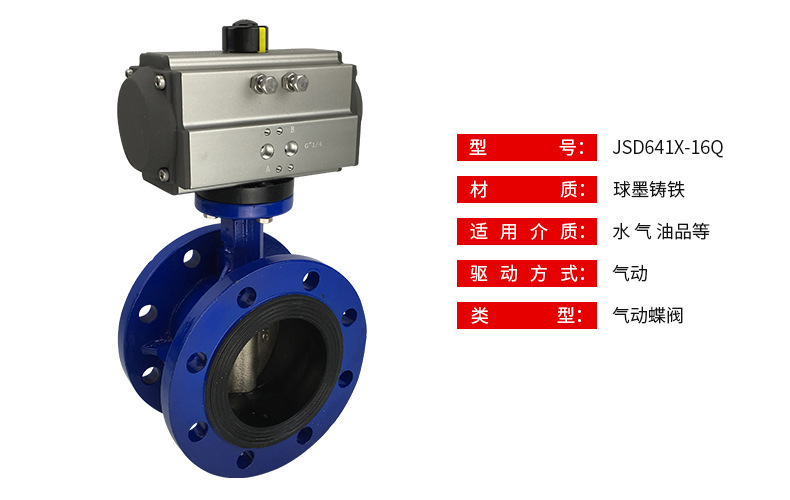

D641X氣動法蘭蝶閥

發布時間：2019/3/23 點擊量：9053

概述：

D641X氣動法蘭蝶閥性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

產品特點

1、氣動法蘭蝶閥雙向密封性能優良，扭矩值小。

2、流量特性趨于直線，調節性能好。

3、法蘭連接安裝便捷，立式、臥式安裝均可。

4、密封副材料的多樣性，可供用戶選擇。

5、氣動法蘭蝶閥可用于管端作放空閥用，性能可靠。

6、閥座密封圈與閥體有機地結合為一體，使閥門具有較長的使用壽命。

執行機構

采用新型系列ATD氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

技術參數和性能

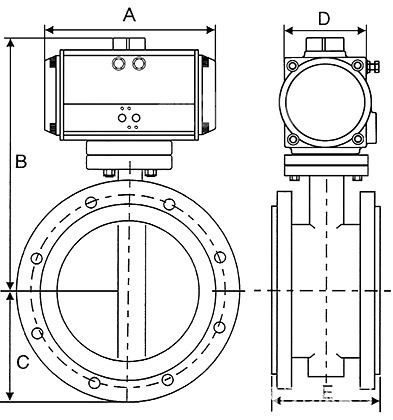

外形尺寸

附件選項

根據不同控制和要求可選擇下列附件：

回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。

電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。

手輪機構：轉動手輪機構，可實現手動開、關閥。

電氣定位器：輸入4～20mA信號,實現閥門調節功能。

訂貨說明

1、氣動執行器類型：雙作用、單作用

2、介質類型、溫度、壓力

3、所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構
