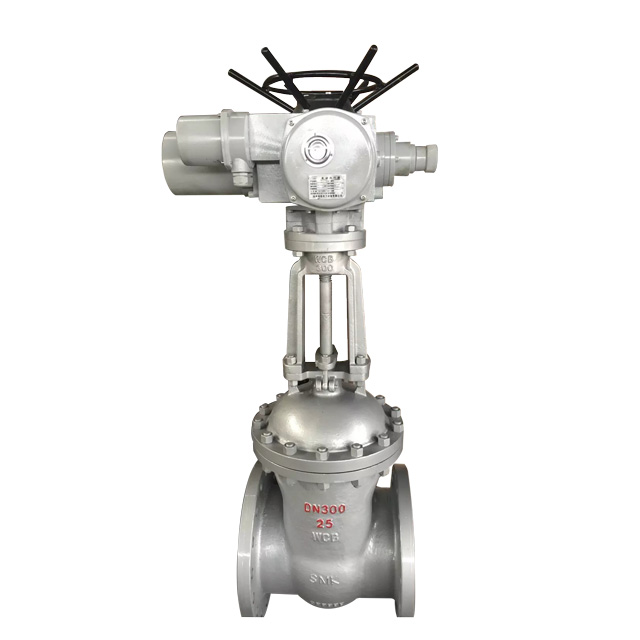

Z941H電動閘閥

發布時間：2019/3/23 點擊量：9789

電動閘閥Z941H-16C的簡單介紹

電動閘閥Z941H-16C適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿

電動閘閥Z941H-16C結構與特點

選材考究，材料的全面質量高。

密封可靠、性能優良、造型美觀。

密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。

采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。

可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求

產品名稱：電動閘閥Z941H-16C

電動閘閥Z941H-16C 電裝型號規格主要尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570

電動閘閥Z941H-16C電裝型號規格主要尺寸 PN2.5MPa：

2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

電動閘閥Z941H-16C四國標電動法蘭閘閥PN4.0 MPa-6.4MPa：

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	電裝型號	L1	H	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 40 40P 40R 40I	40	200	145	110	85	76	18	4-Φ18	DZW10	590	630	365
	50	250	160	125	100	88	20	4-Φ18	DZW10	590	691	365
	65	280	180	145	120	110	22	8-Φ18	DZW10	590	711	365
	80	310	195	160	135	121	22	8-Φ18	DZW15	590	775	365
	100	350	230	190	160	150	24	8-Φ23	DZW20	590	871	365
	125	400	270	220	188	176	28	8-Φ25	DZW20	590	948	365
	150	450	300	250	218	204	30	8-Φ25	DZW30	810	1028	470
	200	550	375	320	282	260	38	12-Φ30	DZW30	810	1325	470
	250	650	445	385	345	313	42	12-Φ34	DZW45	810	1401	470
	300	750	510	450	408	364	46	16-Φ34	DZW60	830	1653	550
	350	850	570	510	465	422	52	16-Φ34	DZW90	830	1791	550
	400	950	655	585	535	474	58	16-Φ41	DZW120	870	2092	320
	500	1150	755	670	612	576	62	20-Φ48	DZW250	870	2465	320
	600	1350	890	795	730	678	62	20-Φ54	DZW350	1170	-	570
	700	1450	995	900	835	768	68	24-Φ54	DZW500	1170	-	570
	800	1650	1135	1030	960	876	76	24-Φ58	DZW800	1060	-	500
6.4MPa	40	240	165	125	95	76	24	4-Φ23	DZW10	590	665	365
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 64 64P 64R 64I	50	250	175	135	105	88	26	4-Φ23	DZW10	590	790	365
	65	280	200	160	130	110	28	8-Φ23	DZW10	590	840	365
	80	310	210	170	140	121	30	8-Φ23	DZW20	590	890	365
	100	350	250	200	168	150	32	8-Φ25	DZW20	590	1020	365
	125	400	295	240	202	176	36	8-Φ30	DZW30	590	1100	365
	150	450	340	280	240	204	38	8-Φ34	DZW30	810	1290	470
	200	550	405	345	300	260	44	12-Φ34	DZW60	810	1470	470
	250	650	470	400	352	313	48	12-Φ41	DZW90	830	1500	550
	300	750	530	460	412	364	54	16-Φ41	DZW90	830	1820	550
	350	850	595	525	475	422	60	16-Φ41	DZW120	8701	2216	320
	400	950	670	585	525	474	66	16-Φ48	DZW180	870	2838	320
	500	1150	800	705	640	576	70	20-Φ54	DZW250	1170	3320	570
	600	1350	930	820	750	678	76	20-Φ58	DZW500	1170	3684	570

電動閘閥Z941H-16C PN10.0MPa-16.0MPa：
