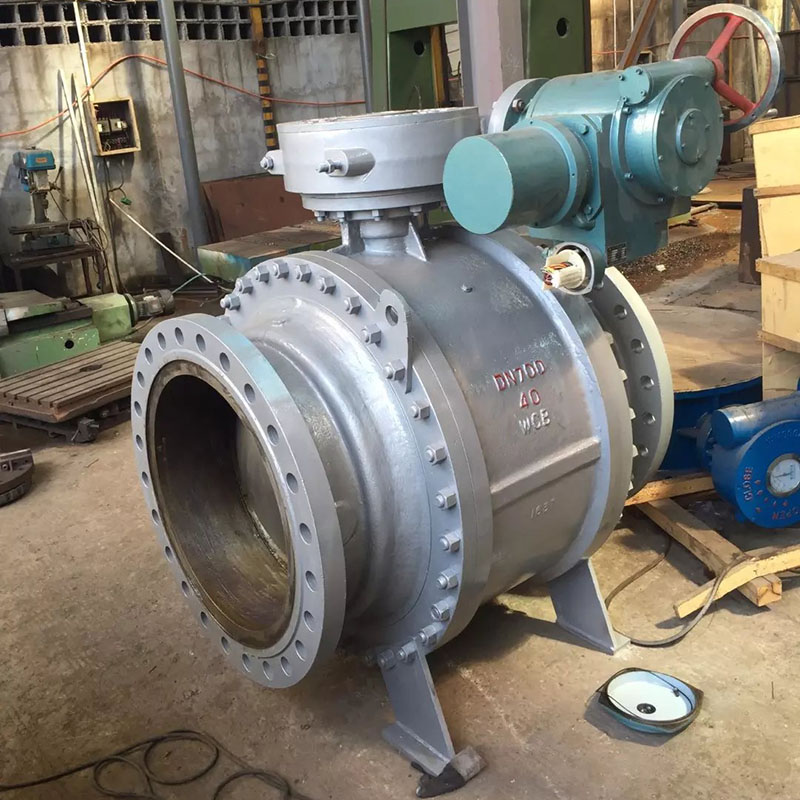

電動固定球閥
電動固定球閥Q947F-16C 電動固定式球閥Q947F-16C 電動開關球閥Q947F-16C Q947F電動固定球閥
Q947F電動固定球閥 電動固定球閥Q947H-16C 電動固定式球閥Q947H-16C 電動開關球閥Q947H-16C Q947F電動固定球閥
Q947H電動固定球閥 電動固定球閥Q947Y-16C 電動固定式球閥Q947Y-16C 電動開關球閥Q947Y-16C Q947F電動固定球閥
Q947Y電動固定球閥
|
球閥型號：Q947F Q947H |
球閥通徑：100MM-800MM |
使用壓力：1.6MPA -2.5MPA |
|
球閥連接方式：法蘭連接 |
球閥操作方式：電動 |
主要功能：起開關作用 |
|
球閥使用介質：水.油品.蒸汽 |
球閥材質：鑄鋼.不銹鋼 |
標準：機械部標準或定做非標 |
電動固定球閥產品結構及用途
兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封， 即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
電動固定球閥適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
電動固定球閥主要性能規范
|
試驗壓力（Mpa) |
公稱壓力（Mpa) |
壓力級（Class) |
JIS(MPa) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
1.5 |
2.8 |
|
氣密試驗 |
0.5-0.7 |
|||||||||||
|
工作溫度 |
PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ |
|||||||||||
|
適用介質 |
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） |
|||||||||||
電動固定球閥主要零件材質
|
零件名稱 |
材料 |
|||
|
材料代號 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
閥體 閥蓋 |
WCB |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
球體 |
2Cr13 |
ZGOOCr17Ni14Mo2(CF3M) |
ZG1Cr18Ni9Ti(CF8) |
ZG1Cr18Ni12Mo2Ti(CF8M) |
|
閥桿 |
2Cr13 |
316L |
1Cr18Ni9Ti(304) |
1Cr18Ni12Mo2Ti(316) |
|
閥座密封面 |
PTFE、碳素纖維＋PTFE、對位聚苯 |
|||
|
螺柱 螺母 |
35 35CrMoA(B7) 45(2H) |
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) |
||
|
填料 |
Ｖ型PTFE、柔性石墨 |
|||
電動固定球閥主要外形尺寸
|
公稱壓力（MPa) |
公稱通徑 |
L |
D |
D1 |
D2 |
D6 |
b |
f/f1 |
z-φd |
H(mm) |
重量 |
||||||||||
|
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
||||||||
|
1.6 |
100 |
229 |
215 |
180 |
155 |
- |
20 |
|
8-18 |
178 |
|
416 |
470 |
45 |
|
78 |
85 |
40 |
|
73 |
80 |
|
125 |
356 |
245 |
210 |
185 |
- |
22 |
8-18 |
152 |
|
542 |
520 |
58 |
|
107 |
120 |
50 |
|
100 |
110 |
||
|
150 |
394 |
280 |
240 |
210 |
- |
24 |
8-23 |
|
205 |
572 |
538 |
|
117 |
145 |
180 |
|
100 |
130 |
160 |
||
|
200 |
457 |
335 |
295 |
265 |
- |
26 |
12-23 |
|
398 |
736 |
580 |
|
185 |
220 |
245 |
|
155 |
200 |
220 |
||
|
250 |
533 |
405 |
355 |
320 |
- |
30 |
12-25 |
|
495 |
890 |
637 |
|
245 |
280 |
300 |
|
215 |
255 |
280 |
||
|
300 |
610 |
460 |
410 |
375 |
- |
30 |
12-25 |
|
580 |
910 |
683 |
|
395 |
450 |
445 |
|
345 |
415 |
400 |
||
|
350 |
686 |
520 |
470 |
435 |
- |
34 |
|
16-25 |
|
625 |
1020 |
796 |
|
516 |
570 |
585 |
|
500 |
520 |
540 |
|
|
400 |
762 |
580 |
525 |
485 |
- |
36 |
16-30 |
|
720 |
1080 |
842 |
|
756 |
920 |
860 |
|
700 |
920 |
805 |
||
|
450 |
864 |
640 |
585 |
545 |
- |
40 |
20-30 |
|
770 |
1120 |
874 |
|
958 |
1140 |
1075 |
|
900 |
1140 |
1010 |
||
|
500 |
914 |
705 |
650 |
608 |
- |
44 |
20-34 |
|
840 |
1150 |
904 |
|
1200 |
1360 |
1310 |
|
1100 |
1360 |
1240 |
||
|
600 |
1067 |
840 |
770 |
718 |
- |
48 |
20-41 |
|
1050 |
1210 |
1120 |
|
1500 |
1620 |
1450 |
|
1400 |
1620 |
1360 |
||
|
700 |
1245 |
910 |
840 |
788 |
- |
50 |
|
24-41 |
|
1100 |
1300 |
1218 |
|
1800 |
1930 |
1810 |
|
1680 |
1930 |
1710 |
|
|
800 |
1397 |
- |
- |
- |
- |
- |
- |
|
1150 |
1460 |
1328 |
|
2100 |
2250 |
2010 |
|
1980 |
2250 |
1910 |
||
