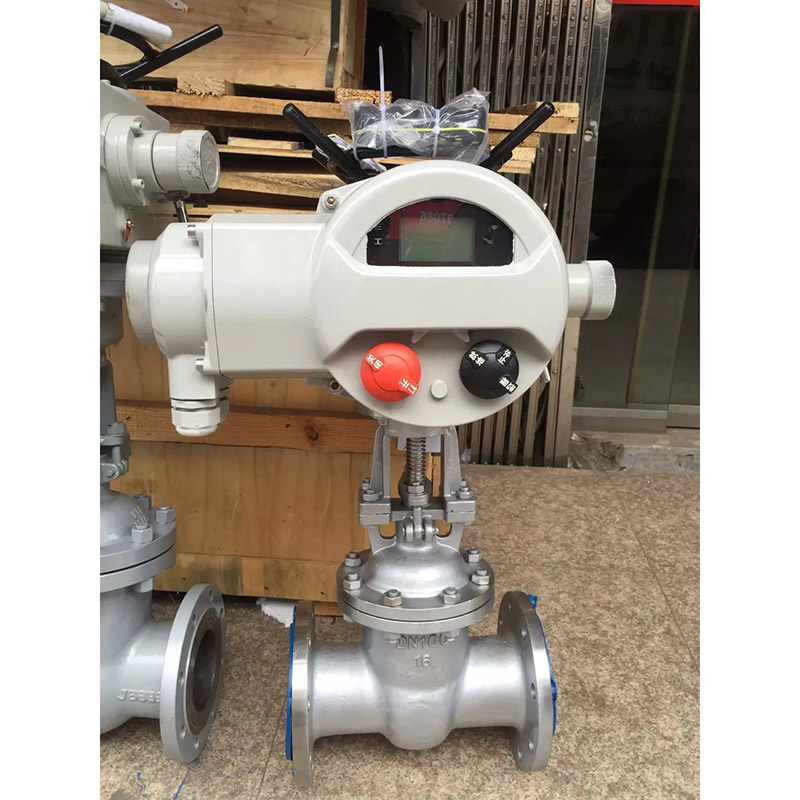

Z941H-16C/Z941H-25C,Z941W-16P不銹鋼電動閘閥

Z941H/W/Y 不銹鋼電動閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

產品特點Z941H-16C/25C,Z941W-16P不銹鋼電動閘閥

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小

2、密封面采用不銹鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

執行標準Z941H-16C/25C,Z941W-16P不銹鋼電動閘閥

設計規范：GB/T 12234

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

壓力-溫度：GB/T 9131

產品標識：GB/T 12220

電動閘閥產品概述

電動閘閥簡單地說就是用電動執行器控制閥門,從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。

電動閘閥操作原理

電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。

電動閘閥的用途

電動閘閥：用于液體、氣體和風系統管道介質流量的模擬量調節，是AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。

電動閘閥的操作方法

1操作前的準備

1.1操作閥門前，應認真閱讀操作說明。

1.2操作前一定要清楚氣體的流向，應注意檢查閥門開閉標志。

1.3檢查電動閥外觀，看該電動閘閥是否受潮，如果有受潮要作干燥處理;如果發現有其他問題要及時處理，不得帶故障操作。

1.4對停用3個月以上的電動裝置，啟動前應檢查離合器，確認手柄在手動位置后，再檢查電機的絕緣、轉向及電氣線路。

2電動閘閥操作注意事項

2.1啟動時，確認離合器手柄在相應位置

2.2如果是在控制室控制電動閥，把轉換開關打大REMOTE位置，然后通過SCADA系統控制電動閥的開關。

2.3如果手動控制，把轉換開關打在LOCAL位置，就地操作電動閥的開關，電動閥開到位或者關到位的時候它會自動停止工作，最后把運行轉換開關打到中間位置。

2.4采用現場操作閥門時，應監視閥門開閉指示和閥桿運行情況，閥門開閉度要符合要求。

2.5采用現場操作全關閉閥門時，在閥門關到位前，應停止電動關閥，改用微動將閥門關到位。

2.6對行程和超扭矩控制器整定后的閥門，首次全開或全關閥門時，應注意監視其對行程的控制情況，如閥門開關到位置沒有停止的，應立即手動緊急停機。

2.7在開、閉閥門過程中，發現信號指示燈指示有誤、閥門有異常響聲時，應及時停機檢查。

2.8操作成功后應關閉電動閘閥的電源。

2.9同時操作多個閥門時，應注意操作順序，并滿足生產工藝要求。

2.10開啟有旁通閥門的較大口徑閥門時，若兩端壓差較大，應先打開旁通閥調壓，再開主閥：主閥打開后，應立即關閉旁通閥。

2.11收發清管球(器)時，其經過的球閥必須全開。

2.12操作球閥、閘閥、截止閥、蝶閥只能全開或全關，嚴禁作調節用。

2.13操作閘閥、截止閥和平板閥過程中，當關閉或開啟到上死點或下死點時，應回轉1/2～1圈。

電動閘閥的維護

日常電動閘閥維護保養

1、電動閘閥應存干燥通風的室內，通路兩端須堵塞。

2、長期存放的電動閘閥應定期檢查，清除污物，并在加工面上涂防銹油。

3、安裝后，應定期進行檢查，主要檢查項目：

(1)密封面磨損情況。

(2)閥桿和閥桿螺母的梯形螺紋磨損情況。

(3)填料是否過時失效，如有損壞應及時更換。

(4)電動閘閥檢修裝配后，應進行密封性能試驗。

運行中的電動閘閥，各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少，螺紋應完好無損，不允許有松動現象。手輪上的緊固螺母，如發現松動應及時擰緊，以免磨損連接處或丟失手輪和銘牌。手輪如有丟失，不允許用活扳手代替，應及時配齊。填料壓蓋不允許歪斜或無預緊間隙。對容易受到雨雪、灰塵、風沙等污物沾染的環境中的電動閘閥，其閥桿要安裝保護罩。電動閘閥上的標尺應保持完整、準確、清晰。電動閘閥的鉛封、蓋帽、氣動附件等應齊全完好。保溫夾套應無凹陷、裂紋。

不允許在運行中的電動閘閥上敲打、站人或支承重物;特別是非金屬電動閘閥和鑄鐵電動閘閥，更要禁止。

訂貨須知

一、①電動閘閥產品名稱與型號②電動閘閥口徑③電動閘閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定本公司電動閘閥型號，請按電動閘閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的本公司專家為您審核把關。
