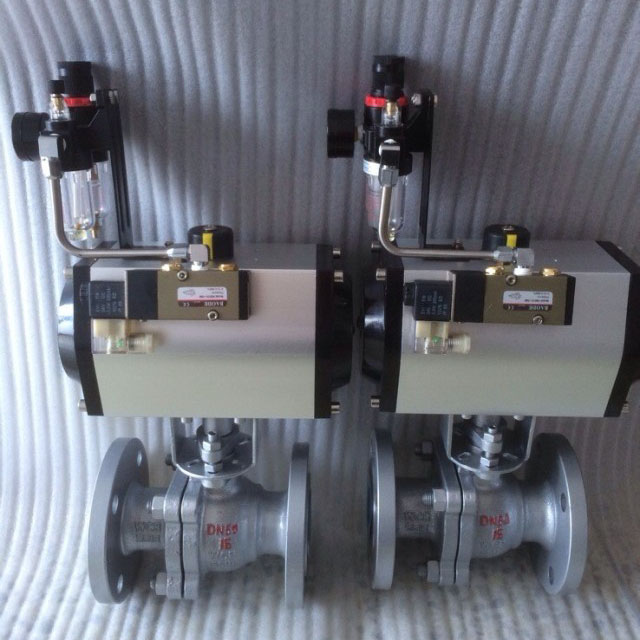

一、Q641F氣動法蘭球閥系列：

Q641F氣動法蘭球閥是氣動執行器驅動、法蘭方式連接、浮動球直通的結 構形式。氣動球閥的閥座密封面材料為PTFE、增強 PTFE塑料（Q641F）、金屬堆 焊鈷基（Q641Y）等。

Q641F氣動法蘭球閥系列的公稱壓力為 1.6Mpa~6.4Mpa。該氣動閥的閥體 材料可選WCB碳鋼、CF8（304不銹鋼）、CF8M（316不銹鋼）、合金鋼（鉻鉬鋼） 的球閥。

二、Q641F氣動球閥氣動的結構特點：

Q641F氣動法蘭球閥的球體是浮動的，在介質壓力作用下，球體 會產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動式氣動球 閥的結構簡單，密封性好，但腔內密封球體所承受的工作介質的載荷會全部傳給 出口面的密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這 種結構，廣泛用于中低壓球閥。

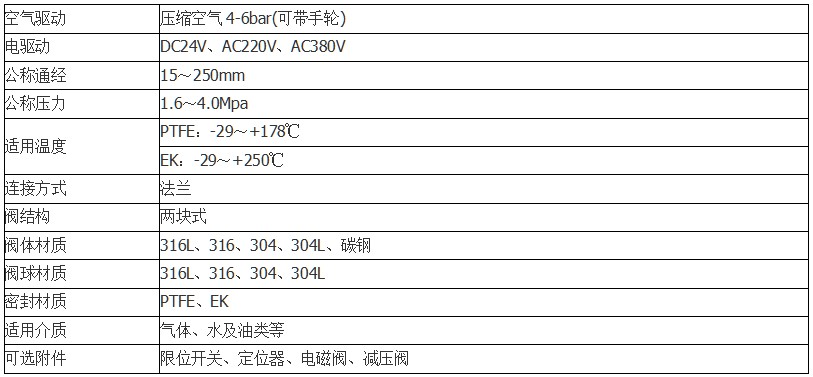

三、Q641F氣動法蘭球閥的主要技術參數：

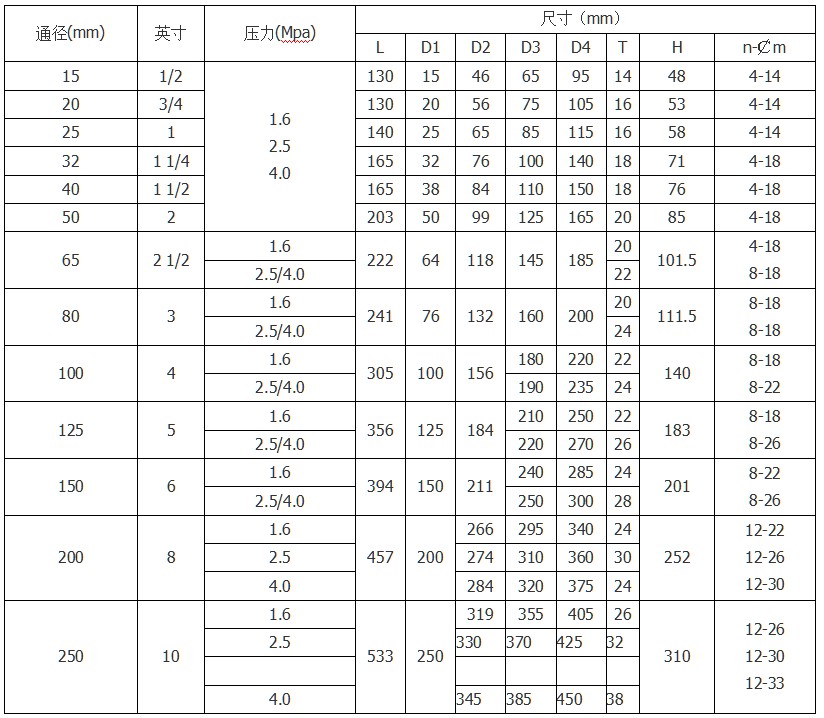

四、Q641F氣動法蘭球閥外形及連接尺寸：

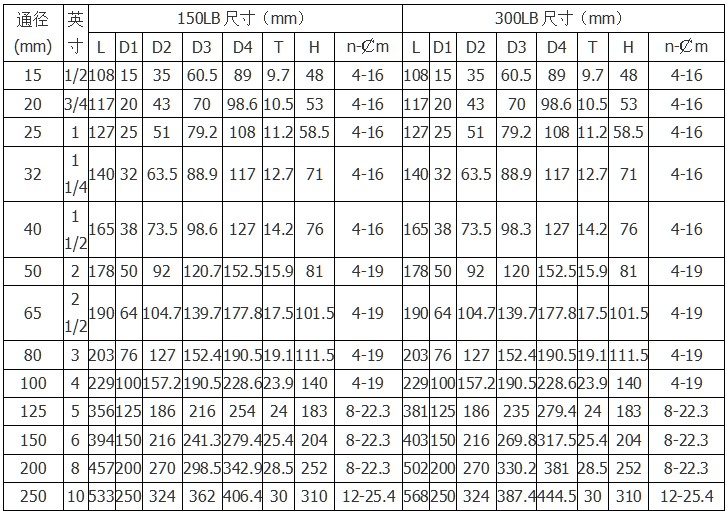

Q641F氣動法蘭球閥美標 的外形及連接尺寸：
