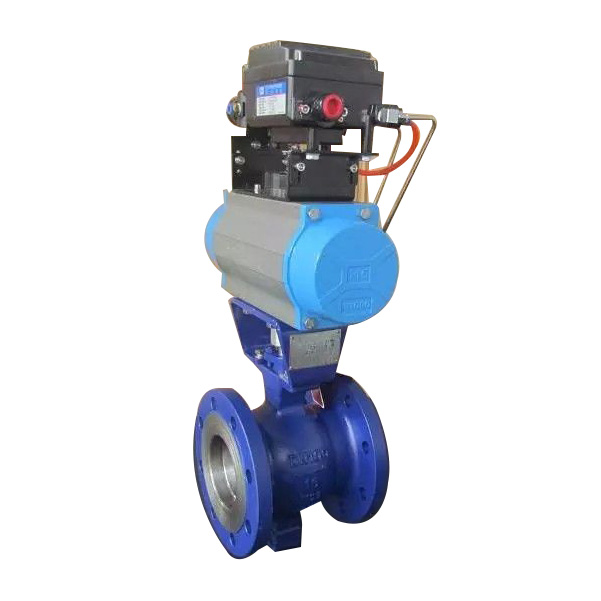

ZSHV ZSSV氣動V型球閥
__
概述
ZSHV、ZSSV氣動Ｖ型球閥是一種直角回轉結構的高級控制閥，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節；與電磁閥及控制箱配套使用，可實現二位切斷控制。Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有精確的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
產品特點
１、氣動V型球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數?？刂凭_、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。
２、具有出色的調節特性：Ｖ型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此Ｖ型閥可以在廣幅的變化范圍內提供精確的控制。
３、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
４、Ｖ型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有較好的靈敏度和感應速度。
５、可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
６、金屬閥座的優越密封性：Ｖ型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及較長的使用壽命。在流向上，泄漏量≤10--5×額定流量系數。
７、較強的剪切能力：Ｖ型閥采用金屬硬密封結構時，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有較強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損
技術參數和性能
閥體
|
型式 |
直通鑄造球型閥 |
|
公稱通徑 |
25、32、40、50、65、80、100、125、150、200、250、300、350、400mm |
|
公稱壓力 |
PN1.6、4.0、6.4MPa |
|
連接形式 |
對夾式、法蘭式（法蘭標準：JB/T79.1-94、79.2-94等） |
|
材料 |
鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上閥蓋 |
與閥體成一整體-45～+400℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
密封圈 |
增強聚四氟乙烯、對位聚苯、硬質合金鋼 |
|
閥芯型式 |
帶V型切口的部分球型閥芯 |
|
流量特性 |
近似等百分比 |
|
材料 |
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） |
|
額定行程 |
全開90° |
|
型式 |
DA、GT、SR、RA、RAS、AW單作用、雙作用活塞式執行機構 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃閥芯型式 |
閥體結構圖
閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器、保位閥。
調節型附件：電氣定位器、氣動定位器、電氣轉換器、保位閥。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
性能
|
回差 |
帶定位器：小于全行程的1% |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
泄漏量 |
符合ANSI B16.104標準，軟密封VI級、硬密封IV級 |
|
可調比 |
300：1 |
額定流量系數Cv
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
硬密封 |
PN16/40 |
32 |
46 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
|
PN64 |
30 |
43 |
74 |
85 |
152 |
240 |
340 |
570 |
1050 |
|
|
|
|
|
軟密封 |
PN16/40 |
32 |
46 |
78 |
90 |
150 |
240 |
345 |
580 |
1080 |
1800 |
2800 |
3550 |
|
PN64 |
30 |
43 |
74 |
85 |
145 |
233 |
335 |
560 |
1200 |
|
|
|
|
允許壓差(Mpa)
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
供氣0.5MPa |
5.9 |
5.4 |
4.8 |
4.5 |
4.3 |
3.6 |
2.8 |
2.0 |
1.4 |
1.3 |
1.1 |
0.8 |
|
公稱通徑DN |
尺 寸 |
|||||||||
|
對夾式 |
法蘭式 |
|||||||||
|
D |
L |
d |
H |
D |
D1 |
D2 |
L |
H |
z-d |
|
|
25 |
64 |
50 |
38 |
347 |
115 |
85 |
65 |
102 |
347 |
4-14 |
|
32 |
78 |
60 |
42 |
354 |
135 |
100 |
78 |
114 |
354 |
4-18 |
|
40 |
82 |
60 |
50 |
379 |
145 |
110 |
85 |
114 |
379 |
4-18 |
|
50 |
100 |
75 |
60 |
389 |
160 |
125 |
100 |
124 |
389 |
4-18 |
|
65 |
120 |
85 |
75 |
444 |
180 |
145 |
120 |
145 |
444 |
4-18 |
|
80 |
131 |
100 |
94 |
471 |
195 |
160 |
135 |
165 |
471 |
8-18 |
|
100 |
158 |
115 |
110 |
516 |
215 |
180 |
155 |
194 |
516 |
8-18 |
|
125 |
180 |
135 |
135 |
552 |
245 |
210 |
185 |
210 |
552 |
8-18 |
|
150 |
216 |
160 |
165 |
626 |
280 |
240 |
210 |
229 |
626 |
8-23 |
|
200 |
268 |
200 |
210 |
704 |
335 |
295 |
265 |
243 |
704 |
12-23 |
|
250 |
325 |
240 |
260 |
809 |
405 |
355 |
320 |
297 |
840 |
12-25 |
