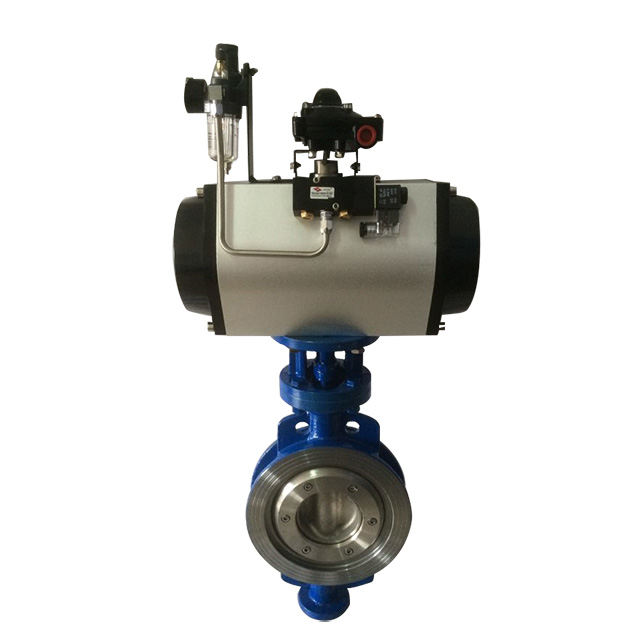

單作用常開式對夾金屬硬密封三偏心氣動蝶閥 標準技術參數

閥  體

公稱通徑：DN50-DN1000

閥體材質：WCB、304、316

連接方式：對夾式、法蘭式

壓力等級：PN1.0MPa、PN1.6MPa、PN2.5MPa

結構形式：三偏心結構

閥內組件

閥座密封：硬質合金、碳化鎢、鎳合金

閥板材質：WCB、304、316

閥桿材質：304

適用介質：水液、氣體、蒸汽、高溫介質、耐磨介質。

設計制造標準

設計制造：JB/T8527-1997

結構長度：GB/T12221-2005

壓力試驗：GB/T13927-2008

連接標準：JB/T 79.1-1994

氣動執行器

雙作用：        通氣開、通氣關，氣源故障保持當前位置

單作用氣開式：  通氣開、斷氣關，氣源故障關閉

單作用氣關式：  通氣關、斷氣開，氣源故障打開

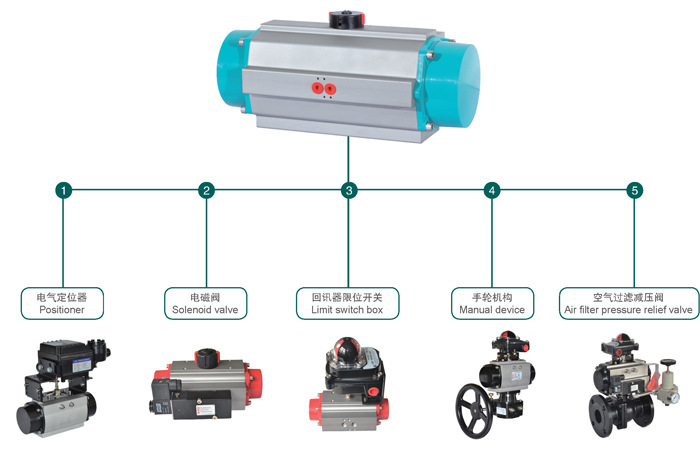

可選附件：      換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

單作用常開式對夾金屬硬密封三偏心氣動蝶閥  尺寸圖
