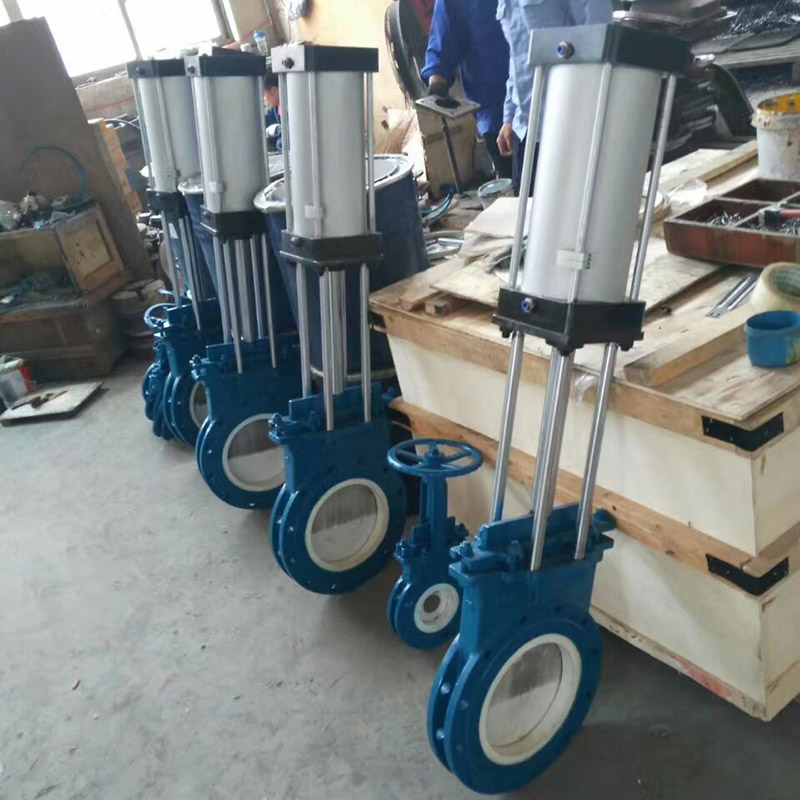

氣動陶瓷刀型閘閥
PZ673TC氣動陶瓷刀型閘閥特點說明：本閥適用于高硬度的顆粒例如（灰渣水）等介質，或有軟顆粒但又有腐蝕性的介質的管道上作啟閉之用。公稱壓力1.0MPa,適應溫度≤150℃，氣源壓力0.6-0.8MPa. 密封面采用硬密封與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高。氣動陶瓷刀型閘閥因此，本閥具有極高低磨損、耐腐蝕、耐沖蝕性能，且隔熱性好，熱膨脹小。本閥料口全流通無阻擋物，耐磨性能強，密封性能好，啟動負荷小卡灰及結灰現象少。本閥采用高檔曾韌結構陶瓷密封，機械強度高耐磨性能好使用壽命場。氣動陶瓷刀型閘閥結構緊湊可任意角度安裝。
氣動陶瓷刀型閘閥主要零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
7 |
中閥體 |
WCB |
|
2 |
閥板 |
復合工程陶瓷 |
8 |
填料 |
柔性石墨 |
|
3 |
閥座 |
復合工程陶瓷 |
9 |
填料壓蓋 |
2Cr13 |
|
4 |
閥桿 |
2Cr13 |
10 |
支架 |
Q235 |
|
5 |
雙頭螺柱 |
35 CrMoVA |
11 |
氣動裝置 |
|
|
6 |
螺母 |
25 |
|
|
|
氣動陶瓷刀型閘閥應用規范
| 計與制造 |
JB/T 8691 |
|
|
連接端尺寸 |
結構長度 |
GB/T 15188.2 |
|
法蘭尺寸 |
GB/T 9113.1 |
|
|
檢驗與試驗 |
CB/T JB/T8691 |
|
|
材料 |
碳鋼 |
CB/T 12229 |
|
標志 |
CB/T 12220 |
|
|
供貨 |
CB/T 12252 |
|
